经过长期的市场验证和产品迭代后，最新版本的高分辨率CMOS显微相机BioHD-C20相机是一款2000万像素CMOS彩色相机。拥有15.78mm (Type 1 inch)对角线大视野和2.4μm小像素，能够在低放大倍数下得到高分辨率图像。基于硬件ISP视频处理引擎的高分辨色彩还原技术，速度快色彩真实。同时，高速USB 3.0数据接口保证了数据传输的稳定性。
产品参数
分辨率 像素尺寸 芯片尺寸 帧率
5544×3694(Type 2000万像素) 2.4μmx2.4μm 15.78mm 15@5544×3694
位深 光谱响应范围 曝光时间范围 53@2772x1847
8bit/12bit 380-650nm（具有紫外、红外截止滤光片） 0.03ms~15s
像素融合（bin） 满阱容量 动态范围 供电电源
1x1,2x2,4x4 15000电子 73.6dB USB供电
软件功能
◎自动和手动白平衡
◎快速拍照和录像，可自动命名
◎具备图像处理功能，可测量各类型长度面积角度等参数
◎添加标尺，荧光多通道图像叠加，景深拓展，手动大图拼接，时间延时摄影
◎自主定义报告模板并可自动生成word版报告

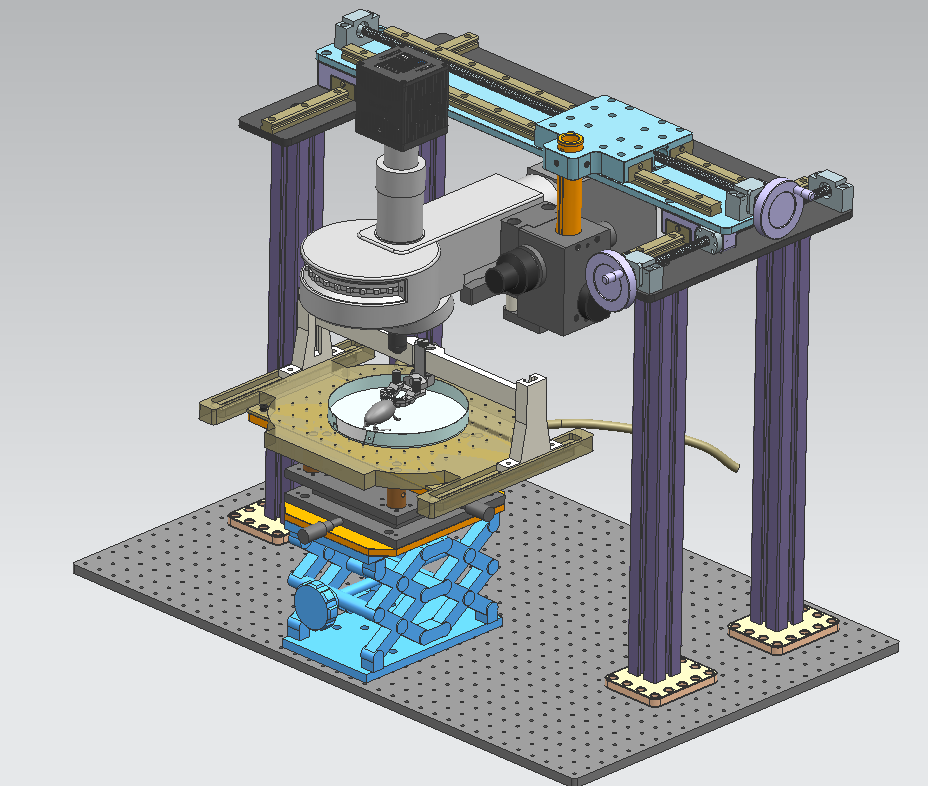

FluoCa Wide-Filed Optical System for Awake Mice. FluoCa “awake imaging” solution FC-MHC-V5 for multi-channel wide-field optical recording and optogenetic stimulation of a conscious rodent’s brain). integrates Neurotar’s proprietary head-fixation platform that eliminates the biases associated with the use of general anesthetics, alleviates the stress experienced by animals under common head- fixation conditions, and enriches the environment by exposing the animals to a variety of tactile, olfactory and visual stimuli. A magnetic tracking device built into the AirLift Large allows real-time monitoring of the mouse’ location and velocity, with a possibility to trigger automated delivery of an optogenetic light pulse, liquid reward, air puff, electric or sensory stimulus.
Key components:
• Sturdy aluminum alloy frame for stable operation of optical components;
• AirLift Large for stress-free two-dimensional locomotion of a head-fixed behaving mouse;
• Magnetic tracking device for real-time monitoring of mouse location and trajectory, with programmable automatic triggering of reward or stimulation;
• Scientific-grade sCMOS camera (4.2 megapixel, 100 fps) for fast interleaved imaging of 4 fluorescence channels (e.g., GCaMP6,, tdTomato,Cy3 & Cy5);
• VisiView software;
• Two sets of manual controlled XYZ translationstage;
• 6 wavelength LED illumination channels;
• 10 stainless steel head plates.
产品介绍：
高速三维荧光成像在生命科学研究中具有重要应用，传统的点扫描共聚焦显微镜虽然具有较好的图像分辨率，但受限于扫描方式，造成成像速度慢，光损伤强度，很难满足高通量的三维成像需求。
OSM7（FluoCa optical sectioning Microscopy system）采用旋转盘共聚焦技术，可以同时扫描多个激光焦点，然后通过面阵检测器：比如sCMOS相机来采集图像信号。这样整体成像速度得到了极大提高，对样品的光漂白、光毒性也能减少很多。从而使得转盘共聚焦显微镜成为高通量三维成像的最佳工具。
产品特点：
OSM7支持宽场荧光成像和转盘共聚焦成像一键切换；
具备50μm圆形针孔扫描盘；
同时拥有对角线22mm的标准光学视野；
通过C接口与主流品牌显微镜厂家的正、倒置显微镜快速安装；
光源支持LED荧光光源光导管输入或者固体激光器多模光纤输入两种选择。
产品组成：
多点扫描盘和 多通荧光滤色镜组、多色固体激光器光源/6色LED荧光光源、实时控制器、高灵敏度sCMOS相机、计算机系统和显微成像分析软件等；
产品参数：
|
成像模式 |
宽场荧光/转盘共聚焦 |
|
成像视野 |
对角线22mm |
|
光源 |
5色固体激光器（405/470/550/640/730nm） |
|
光谱范围 |
激发：390-750nm 发射：430-850nm |
|
相机 |
高灵敏度sCMOS相机 C型接口 |
|
分辨率 |
XY分辨率：230nm(100X NA1.45) Z 分辨率：600nm(100X NA1.45) |
|
软件控制 |
cellSens |
|
显微镜配置 |
适配奥林巴斯、尼康、徕卡和蔡司等主流品牌显微镜厂家的研究级正置、倒置及宏观变倍显微镜 |
|
重量 |
7.65公斤 |
|
尺寸 |
166.2（w）x234（l）x228.6（h）mm |

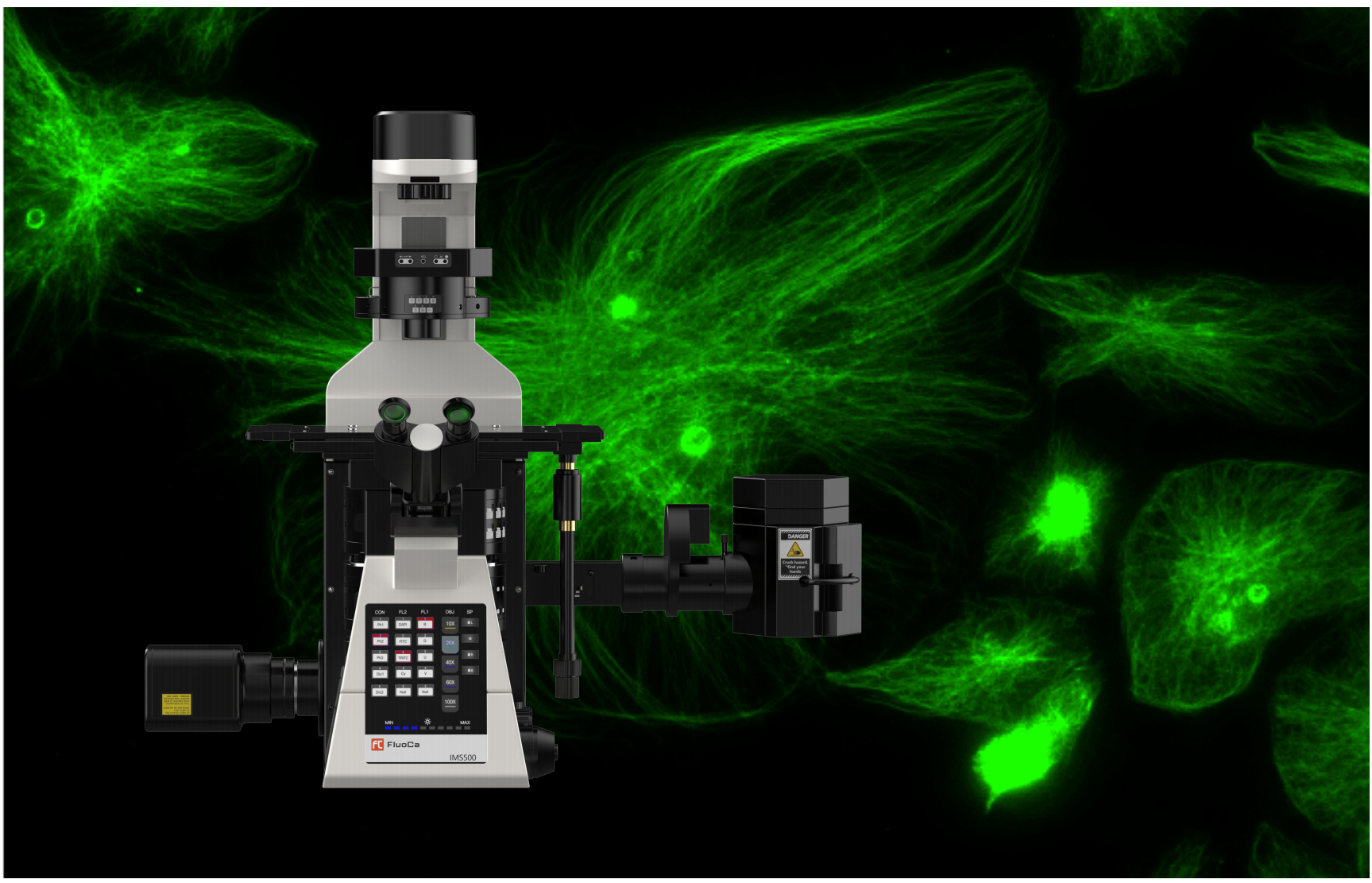

全自动倒置荧光显微镜 IMS500
IMS500全自动倒置荧光显微镜采用福录最新一代无限远消色差独立校正光学系统，确保了高分辨率、高对比度的成像效果，减少了色差和像差，让您观察到的图像更加清晰、真实。全自动高精度机身让你轻松应对各种观察，一台显微镜即可满足您在不同研究场景下的观察需求，明场、暗场、相差、微分干涉（DIC）、荧光等多种观察功能。同时配置福录最新物镜，兼顾高分辨率与大视野的要求，最多可提供十孔位荧光通道满足满足多种荧光染料的激发需求，让您的荧光成像更加丰富多彩。无论是观察细胞的形态结构，还是研究生物分子的分布与相互作用，都能轻松应对。广泛应用于科研院所、高等院校、医疗卫生、检验检疫、农牧乳业等部门。
|
型号 |
IMS500 |
|
光学系统 |
NIOS全新一代无限远色差校正光学系统，45mm经典齐焦距离保证最佳观察效果 |
|
机架 |
·研究级倒置机架，光路单层/ 双层可选择 ·触摸控制屏，电动控制Z轴、物镜倍率、载物台、聚光镜、光路选择、荧光滤块 |
|
调焦机构 |
·电动调焦升降，升降运动行程12mm（向上9mm，向下3mm） ·步进精度0.01μm，最大速度：2.8mm/sec，重复精度0.1μm， ·电动下降及重新对焦机构（粗调）粗/微调切换 |
|
物镜转盘 |
多孔位电动物镜转盘，5孔/6孔/7孔可选，防液体溢出结构，具有可扩展卡槽 |
|
光路端口 |
·电动端口切换，分光比例0:100 / 50:50 / 100:0 · （可选装侧端口与后端口的底座装置） |
|
变倍体 |
手动或者电动切换 1×, 1.6×, 2× |
|
聚焦补偿器 |
可选红外激光防焦点漂移模块，具有多种补偿方式 |
|
透射光照明系统 |
·透射照明立柱,柯勒照明，可进行光强管理 ·100W卤素灯照明/5万小时15W高色彩还原白光LED照明，含滤色片插板 ·电动光闸可选 |
|
目镜 |
人机工程学高眼点目镜，角度可调整，可选择标准视场（22mm）及宽视场(26.5mm） |
|
观察镜筒 |
宽视场可调倾角(20° -46°)双目镜筒，宽视野双目观察筒，宽视野三目观察筒 |
|
载物台 |
·手动平台：机械式移动平台尺寸：248mm（X）× 352mm(Y)，厚度：32mm，移动范围 138mm(X) × 92mm(Y)， 具备位置锁定功能；低手位人机工程学手柄，左右手可选；适配培养皿、多孔板、载玻片托架 ·滑动平台：360度旋转圆形载物台，可移动22mm(X/Y) ·电动平台：编码型电动载物台，移动行程：115mm（X）× 78mm(Y),最大移动速度22mm/秒，精度0.05um，重复 精度±2μm ·可适配Prior电动平台，Marzhauser 电动平台 |
|
聚光镜 |
7 孔位电动聚光镜转盘，聚光镜 NA 0.55，WD 28mm,明场、相差、霍夫曼、微分干涉、ND滤光片 |
|
7孔位手动动聚光镜转盘NA 0.55，WD 28mm， |
|
|
5孔超长工作距聚光镜NA 0.3，WD 74mm;可满足 4X-100X相衬观察，4X-100X相差环状光阑组 |
|
|
落射荧光照明系统 |
·L型荧光照明装置，全视野均衡透镜，保证荧光照明平整，荧光噪音消除设计，六孔/八孔/十孔位荧光滤光块转盘， 电动内置光闸，带对中视场光阑、滤光片、隔热片 ·选配：电动六孔/八孔/十孔荧光滤光块转盘、电动滤光片转盘 |
|
荧光光源 |
100W荧光汞灯、75W氙灯、2000小时120W金属卤化物灯、3万小时LED光源 |
|
微分干涉（DIC） |
透射光DIC棱镜，DIC环板4×、10×、20×、40×、60×、100× |
|
物镜 |
·新一代赋®无限远物镜 ·平场半复消色差物镜（2×、4×、10×、20×、40×、60×、100×) ·长工作距离平场半复消色差相差物镜（4×、10×、20×、40×、60×、100×) ·平场全复消色差物镜（1.25×、4×、10×、20×、40×、60×、100×) |
|
成像系统 |
可选配福录、Hamamatsu、Photometrics、FluoCa等相机 |
|
控制系统 |
MicroConfo® 3.0控制分析软件 |
|
重量 |
约48kg（根据配置不同重量会有相应变化） |
|
操作环境 |
限室内使用，电源：220V±10%，环境温度：0-40摄氏度，最大相对湿度：80%， |
物镜（可选）
Magnification
NA
W.D.（mm)
FN.
Immersion medium
消色差物镜
4X
0.1
21.5
22
Air
10X
0.25
7.5
22
Air
20X
0.4
1.3
22
Air
40X
0.65
0.65
22
Air
100X
1.25
0.185
22
Oil
平场消色差物镜
2X
0.07
6.1
22
Air
4X
0.1
21.5
22
Air
10X
0.25
7.5
22
Air
20X
0.4
1.3
22
Air
40X
0.65
0.65
22
Air
50X
0.7
0.25
22
Air
60X
0.8
0.21
22
Air
100X
1.25
0.185
22
Oil
长距平场消色差物镜
4X
0.1
11.98
22
Air
10X
0.25
9.50
22
Air
20X
0.4
7.97
22
Air
40X
0.6
3.77
22
Air
平场半复消色差物镜
4X
0.13
16.9
26.5
Air
5X
0.15
18.5
26.5
Air
10X
0.3
10.2
26.5
Air
20X
0.5
2.2
26.5
Air
20X
0.7
1.9
26.5
Air
40X
0.75
0.52
26.5
Air
60X
0.92
0.21
26.5
Air
100X
1.3
0.22
26.5
Oil
长距平场半复消色差物镜
4X
0.13
18.5
26.5
Air
10X
0.3
7.1
26.5
Air
20X
0.45
5.9
26.5
Air
20X
0.45
7.8
26.5
Air
40X
0.65
1.6
26.5
Air
40X
0.65
4.2
26.5
Air
50X
0.8
3
26.5
Air
60X
0.7
2.3
26.5
Air
平场复消色差物镜
1.25X
0.05
5.2
26.5
Air
2X
0.09
6.4
26.5
Air
4X
0.18
13.2
26.5
Air
10X
0.4
3.3
26.5
Air
20X
0.8
0.6
26.5
Air
40X
0.95
0.2
26.5
Air
60X
1.35
0.13
26.5
Oil
60X
1.42
0.13
26.5
Oil
100X
1.45
0.13
26.5
Oil
100X
1.5
0.13
26.5
Oil
